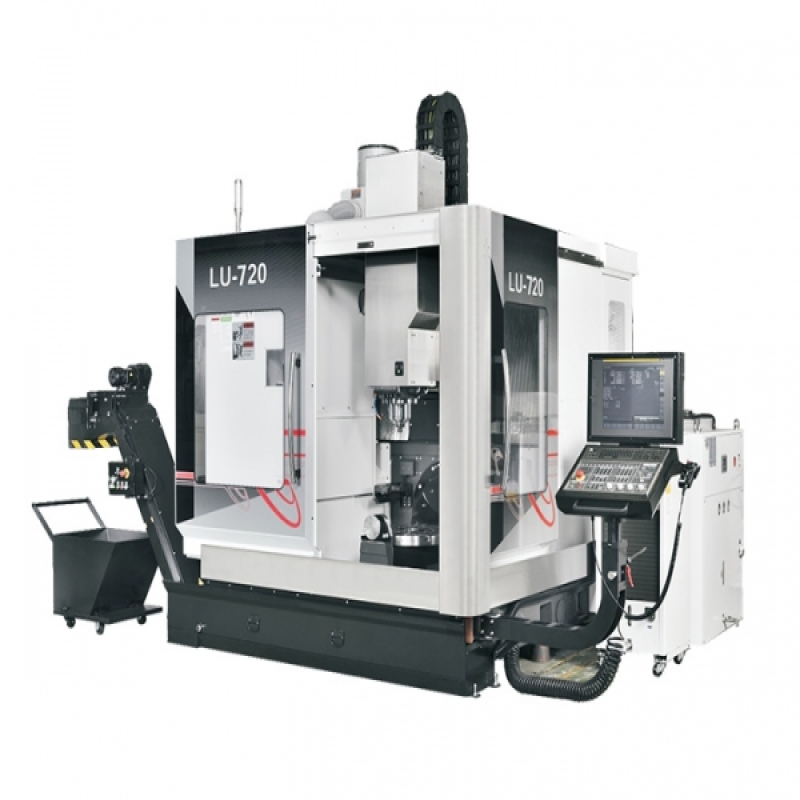

| 行程 | ||
|---|---|---|
| X / Y / Z 軸行程 | mm | 720 / 600/ 500 |
| B 傾斜輪轉動范圍 | 度 | - 65° ~ + 120° |
| C 軸轉動范圍 | 度 | 360° |
| 主軸鼻端至工作臺面 | mm | 150 ~ 610 |
| 主軸 | ||
| 主軸傳動形式 | 直結式 | |
| 刀把形式 | ISO 40 | |
| 主軸轉速 | rpm | 12000 |
| ATC 交換系統 | ||
| 刀庫容量 | T | 32 |
| 刀具規格 | HSK 63A | |
| 最大刀具長度 | mm | 300 |
| 最大刀具直徑 ( 無鄰刀 ) | mm | ? 75 ( ? 127 ) |
| 馬達 | ||
| 主軸馬達 ( 連續 / 30 分鐘 ) | KW | 18 / 21(西門子) |
| X / Y / Z 軸馬達功率 | KW | 6.5/4.5/6.5(海德漢) |
| B、C 軸馬達 | KW | 8.6/4.5(海德漢) |
| B、C 軸 | ||
| 工作臺面積 ( 外 / 內 ) | mm | ? 700 |
| 中心孔尺寸 | mm | ? 55H7 x 12 深 |
| T 型槽排列形式 | mm | T18放射線八溝 |
| 最大加工工件體積 | mm | ? 700 x(50+R438) L |
| 工作臺最大荷重 | kg | 500 |
| 外速位移 | ||
| X / Y / Z 軸快速位移 | M / min | 30/30/30 |
| B / C 軸快速位移 | rpm | 25 |
| 切削進給速度 | mm / min | 1 - 20000 |
| 控制器 | ||
| 型式 | HEIDENHAIN TNC640 | |
| 其他項目 | ||
| 機器總重 | kg | 9500 |
| 水箱容量 | L | 300 |
| 外觀尺寸 ( 長 x 寬 x 高 ) | mm | 4963x2915x3005 |
| 總電源 | KVA | 25 |
| 空壓源 | kg / cm2 ( l / min ) | 6 ( 1600 ) |
- 標準配件
- 選用配件
- 需洽詢
- 主軸
- 直結式主軸轉速 12000RPM
- 直結式主軸轉速 15000RPM
- 主軸油冷機
- 主軸馬達板冷卻系統
- 主軸中心出水系統
- 主軸氣幕防塵系統
- 冷卻系統
- 主軸外可程式吹氣系統
- 直結式環狀噴水系統
- 切削液冷卻系
- 排屑系統
- 履帶式排屑機
- 濾框刮板式排屑機
- 蓄屑車
- 機臺清洗水槍
- 機臺清理風槍
- 沖屑裝置
- 天井式防屑護罩
- 全罩板金
- 量測系統
- 雷射刀長量測
- 碰觸式刀長量系統 TT140
- 無線工作量測 TS640
- 工作臺單元
- 工作臺尾座單元
- 工作臺夾治具空壓源
- 工作臺大盤面 ? 700 m / m
- 油水分離系統
- 圓盤式油水分離機
- 潤滑系統
- XYZ軸LUBE自動潤滑油脂
- ATC 系統
- 自動刀具交換機構 ( ATC )
- 刀具規格 HSK63A
- 刀具儲刀數量 32
- 刀具儲刀數量 48
- 刀具儲刀數量 60
- 三軸傳動系統
- 三軸滾柱線軌
- 三軸光學尺
- B 軸光學尺
- C 軸光學尺
- Z 軸剎車馬達系統
- 電器部分
- 工作燈
- 警示燈
- M30 自動斷線系統
- 電氣箱熱交換器系統
- 電氣箱空調系統
- 控制器
- TNC-620 ( 五軸四聯動 )
- 海德漢 TNC640 ( 五軸五聯動 )
- 西門子840Dsl (五軸五聯動)
- 變壓器單元
- 防撞軟體
- 中心校正功能
- 安全系統
- 前門 / 側門安全開關
- CE 安全規范
- 其他
- 油霧回收單元
- 旋轉視窗
