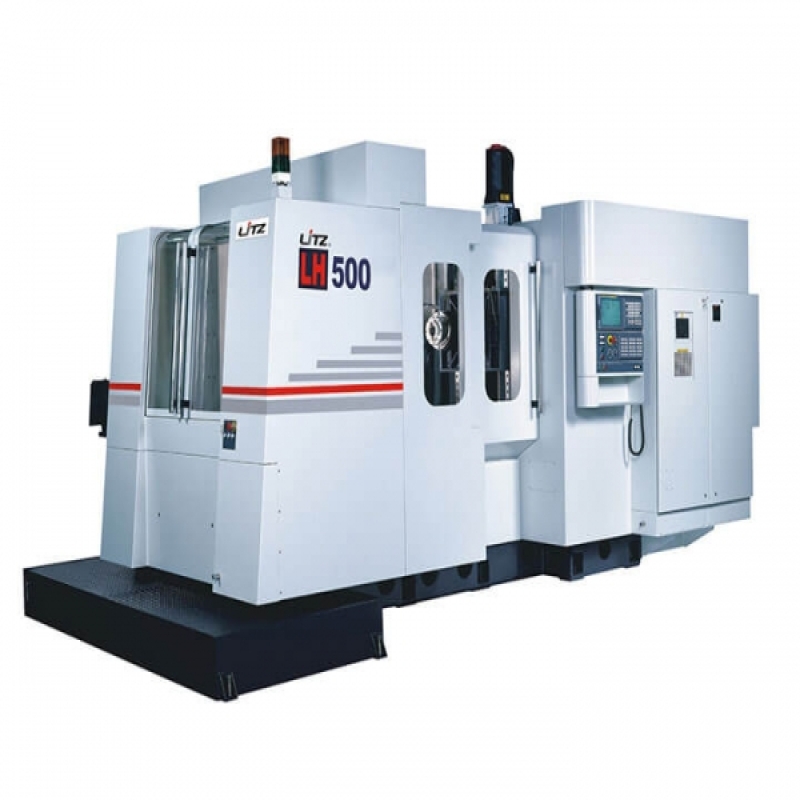

| 行程 | ||
|---|---|---|
| X / Y / Z 軸行程 | mm | 700 / 650 / 650 |
| 主軸中心至工作臺面 | mm | 50-700 |
| 主軸鼻端至工作臺中心 | mm | 150 - 800 |
| 工作臺 | ||
| 工作臺面積 | mm | 500 x 500 |
| 最大工件尺寸 | mm | ? 700 |
| 工作臺最大荷重 | kg | 500 |
| 工件最大高度 | mm | 800 |
| 工作臺表面配置 | mm | 24-M16 Pitch 100 |
| 工作臺最小分割角度 | 1° | |
| 主軸 | ||
| 主軸最高轉速 | RPM | 6000 |
| 主軸速度變換數 | RPM | - |
| 主軸最大切削扭矩 ( 標準 ) | N-m | 120 |
| 主軸端孔斜度 | 7/24 Taper , N0.50 | |
| 主軸軸承內徑 | mm | 100 |
| 主軸傳動方式 | 直結式 | |
| 給進 | ||
| 三軸快速位移 | mm/min | 36000 |
| 切削給進 | mm/min | 1-10000 |
| 手動給進 | mm/min | 1260 |
| 自動換刀裝置 | ||
| 刀柄型式 | ISO 50 或 BBT-50 | |
| 刀具儲存容量 | 只 | 40 |
| 最大刀具直徑 ( 鄰近無刀具直徑 ) | mm | 120 ( 230 ) |
| 刀具最大長度 | mm | 380 |
| 刀具最大重量 | kg | 20 |
| ATC 交換時間 ( T to T ) | 秒 | 5 |
| 選刀方式 | 定址式 | |
| 工作臺自動交換系統 | ||
| 工作臺數 | 只 | 2 |
| 工作臺交換方式 | 迴轉式 | |
| 自動工作臺交換時間 | 秒 | 18 |
| 控制器系統 | ||
| FANUC | 0i-MF | |
| 馬達 | ||
| 主軸馬達功率 | KW | 15 / 18.5 |
| 主軸馬達扭力 | N.m | 120 |
| X / Y / Z /軸馬達功率 | KW | 7 / 7/ 4 / 1.6 |
| 油壓系統馬達 | KW | 2.2 |
| 切削系統馬達 | KW | 1.6 |
| 動力供給 | ||
| 電力需求 | KVA | 42 |
| 油 / 水箱容量 | ||
| 油壓系統容量 | L | 60 |
| 潤滑系統容量 | L | 4 |
| 切削系統容量 | L | 760 |
| 機械尺寸 | ||
| 機械高度 | mm | 2980 |
| 佔地面積 | mm | 5000 x 3200 |
| 機械重量 | kg | 15000 |
- 標準配件
- 選用配件
- 需洽詢
- 主軸
- 主軸轉速 6000RPM
- 主軸轉速 8000RPM
- 主軸油冷機
- 主軸氣幕系統
- 主軸直結傳動
- 三軸傳動系統
- 三軸滾柱線軌
- 三軸中空冷卻系統
- 三軸光學尺
- 第四軸光學尺
- 工作臺單元
- 工作臺 1 ? 分割
- 工作臺 0.001 ? 分割
- 工作臺 M16 固定孔
- 工作臺 T 型槽
- 冷卻系統
- 切削液環狀噴水
- 主軸外吹氣系統
- 主軸中心出水系統
- 排屑系統
- 刮板式排屑機
- 蓄屑車
- 機內螺旋排屑器
- 機內油水分離系統
- 機頂沖屑系統
- 圓盤式油水分離機
- 安全系統
- 前門 / 側門安全開關
- CE 安全規范
- 量測系統
- 刀長量測系統 NC - 4S
- 工作量測系統 RMP - 60
- 刀具斷刀檢知 ( 刀庫 )
- ATC 與刀庫系統
- 儲刀刀具數 40T
- 儲刀刀具數 60T
- 刀具規格 BBT
- 刀具規格 CAT
- 刀具規格 NO.50
- 電器部分
- M30 自動斷線系統
- 工作燈 ( 照明 )
- 警示燈
- 電氣箱冷氣系統
- 電氣箱熱交換器
- 控制器
- FANUC 31i
- FANUC 0iMF
- 其他
- 油霧回收單元
- 旋轉視窗
